科学家发现“抗冻”金属，-253°C极限低温仍不脆裂

一支国际研究团队近期取得重大材料学突破，发现两种以铌与钛为基础的实验合金，即使身处约20开尔文（相当于-253°C）的极端低温环境，依然能展现出惊人的抗裂韧性，完全没有出现一般金属常见的“脆化”现象。这项极具潜力的研究成果已正式发表于权威科学期刊《Nature》，为未来设计极寒环境专用的结构金属指引了全新方向。

一般来说，金属在低温环境下虽然强度会增加，但代价是失去延展性，导致微小裂缝极易迅速扩大而断裂。对于铁、钨、铬等具备“ 体心立方”晶体结构的金属而言，这种致命缺点尤为明显。原因在于，原本负责吸收应力、让金属产生形变的“位错”（Dislocation， 或称差排），在极低温下会变得难以移动，导致材料无法借由变形来化解裂缝周围的强大压力。

极限环境下的严苛测试

为了找出突破口，研究团队前往英国牛津郡的ISIS中子与缈子源，利用Engin-X仪器展开严苛测试。 他们先以氦气将合金样品冷却至极低温，接著使用拉伸设备从两端强力拉扯，并同步通过中子束精密观察材料受力时的微观反应。

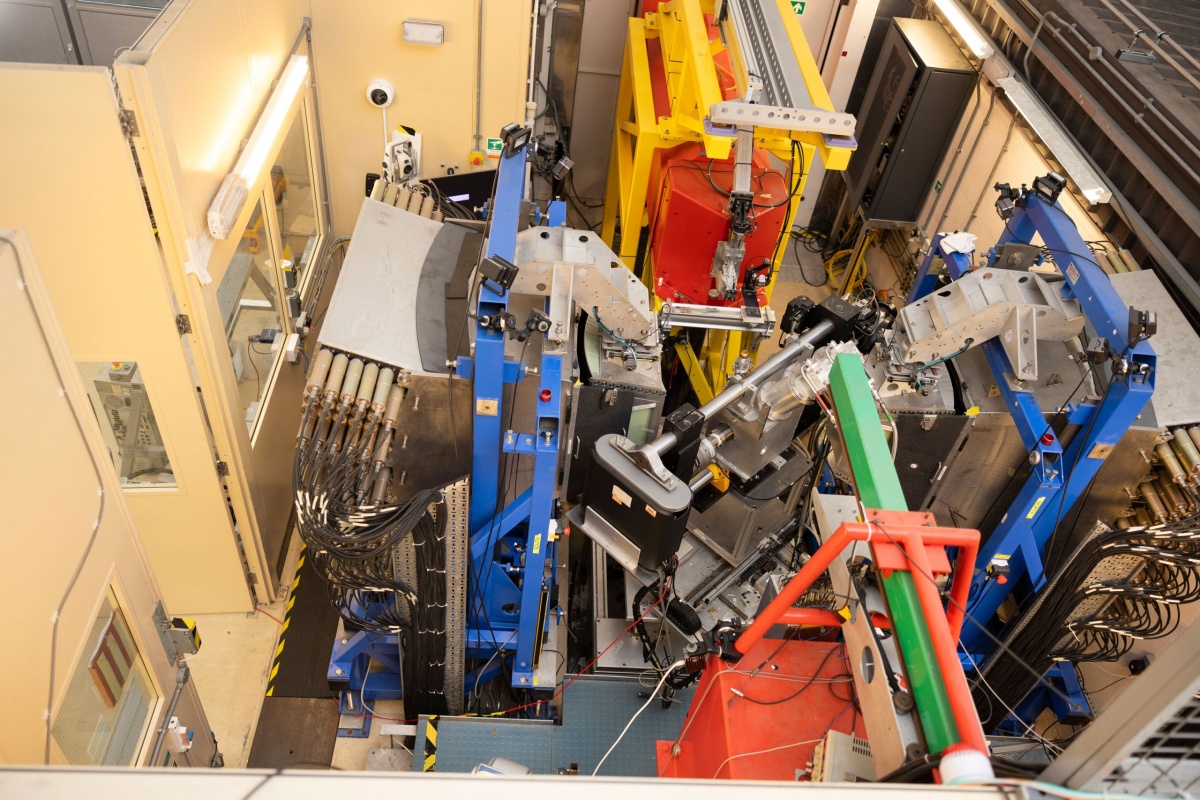

位于牛津郡ISIS中子与缈子源的Engin-X仪器，本研究即在此进行。（Source：UniversityofOxford）

结果令人振奋：这些新型合金并未在低温下转为脆性，而是自动启动了一套截然不同的变形机制。

“自动长出”新变形路径的微观奇迹

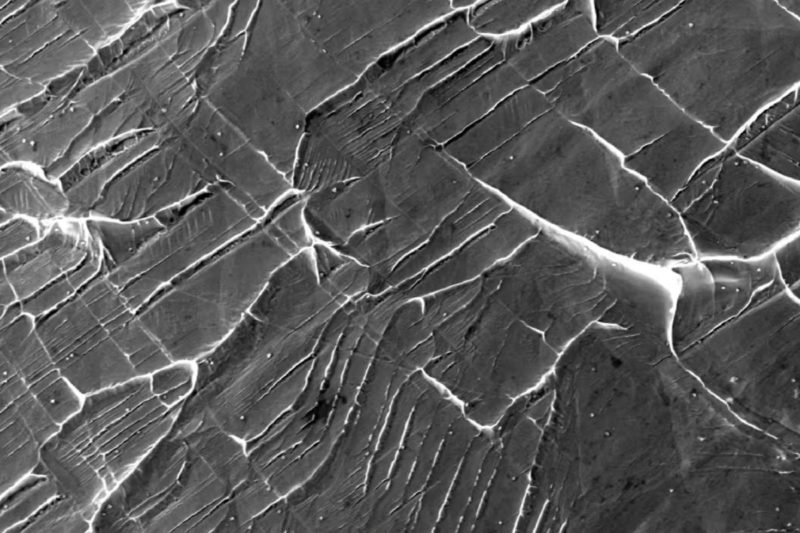

后续的电子显微镜分析揭开了这项奇迹的真面目。研究员观察到，当裂缝周围承受压力时，材料内部会出现“纳米尺度孪晶”（Nanoscaletwinning）现象，并伴随局部的晶体结构转变。

当这些新生成的结构向外推进、触碰到晶粒边界时，会形成高度集中的应力点。这些应力点不仅没有把金属撑破，反而诱发了“新位 错”产生。换句话说，即使金属原本内建的位错被低温“冻结”，这种新型合金仍能在晶体界面处“自己长出”新的变形路径，借此持续吸收外来应力，成功阻止裂缝蔓延。

团队指出，过去科学界评估金属韧性时，往往只关注“既有位错”是否容易滑移；但这次的发现证实，材料能否在界面处“生成新位 错”同样是抗裂关键。这项颠覆性的微观机制为未来的材料设计开辟了全新策略，这类具备极高容错率的新型金属，未来可望成为能源基础设施、交通运输以及航太科技中，抵御极端低温环境的关键零组件。
