15 皮米的视界：开启材料原子分析新纪元

在材料科学领域，“解析度”决定了人类理解物质世界的深度。最早期的材料科学家只能观察晶体形貌，到现在能利用精密仪器直接解析单一原子排列模式，每一次解析度的突破，都重新设定了我们对材料的认知框架。

2025年，来自马里兰大学与伊利诺大学香槟分校的研究团队[1]，利用电子叠层绕射成像（electron ptychography）技术，成功达到小于 15 皮米（pm，10⁻¹² m）的空间解析度，不仅观测到单原子级结构变化，更捕捉到低扭角摩尔超晶格的集体振动模式。这项成果不仅更新电子显微技术的解析度记录，也标志着材料观测尺度正式进入“原子振动”时代。

原子解析最前线：从“看见结构”到“测量位移”

过去数十年，各种电子显微技术在解析度竞赛中互不相让，从纳米尺度（nm，10⁻⁹ m）逐步推进至埃米尺度（Å，10-10 m），并逼近原子动态。材料科学研究的解析度不仅影响影像清晰度，更决定科学家提出问题意识的层次。

典型原子间距约为 200–300 pm，而原子因热振动、应变或电子交互作用产生的位移，往往仅有数十皮米甚至更小。然而，正是这些微小的动态变化，主导了材料的关键性质，例如：电子传输行为、晶格应变分布、相变机制、超导或拓朴态形成等重要特性。

当科学家企图在原子尺度进行影像分析，传统高解析电子显微术虽能辨识原子位置，但在量测如此微小位移时，仍受透镜像差、电子束散射与讯号杂讯限制，多数结果仍需依赖间接推论，而非直接观测。

1947年制作的铝原子模型。来源：Science Museum Group. CC by 4.0

15皮米的意义

1皮米等于千分之一纳米，相当于头发直径的万亿分之一，而多数原子半径为 50–200 皮米。长期以来，TEM（穿透式电子显微镜）与 STEM（扫描式穿透电子显微镜）已能解析原子排列，但真实材料中的原子并非静止，而是不断受到热振动、局部应变与电子交互作用影响。

当解析度进入15皮米以下，显微技术开始出现质性转变：观测尺度不再只是确认原子“位在何处”，而是量化原子偏离平衡位置的微小移动，甚至辨识由大量原子共同发生的集体振动模式。

此时，电子显微镜首次跨越“结构观测”与“行为量测”之间的界线，从静态结构分析工具，转变为原子动态物理行为的观测平台。

在15皮米观测尺度下，材料不再被视为固定排列的结构，而是一个持续波动与调整的动态系统。微小原子位移即可改变能带结构，进而影响导电性、磁性与量子相态形成。过去仰赖理论推测的效应，如今开始通过显微观测直接验证。

什么是电子叠层成像?

电子叠层成像（electron ptychography）是一种结合电子波动性与计算重建的先进成像技术。

电子的波动性在穿过极薄样品时会产生相位改变。传统电子显微镜主要利用电子强度成像，而叠层成像则通过“重叠扫描”方式逐点量测样品，完整记录绕射资讯，并以演算法重建样品内部的电子分布及入射电子波的振幅与相位。

其核心技术包含重叠扫描：每次量测相邻区域时，都会包含部分重叠范围。以及反演重建演算法，能够推算电子波如何与样品交互作用。因此，电子层叠成像本质上是种计算式显微技术。解析度不完全由透镜决定，而与资料品质、演算法能力密切相关。

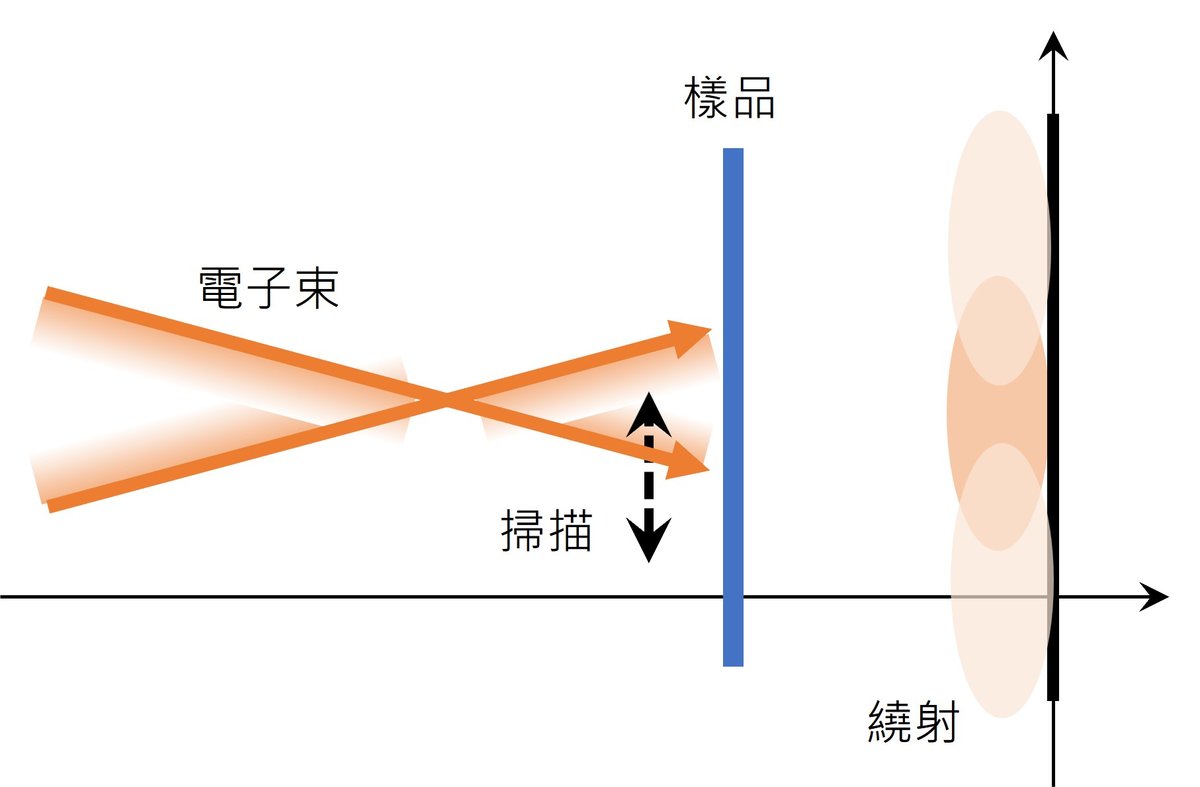

电子层叠成像基本原理。

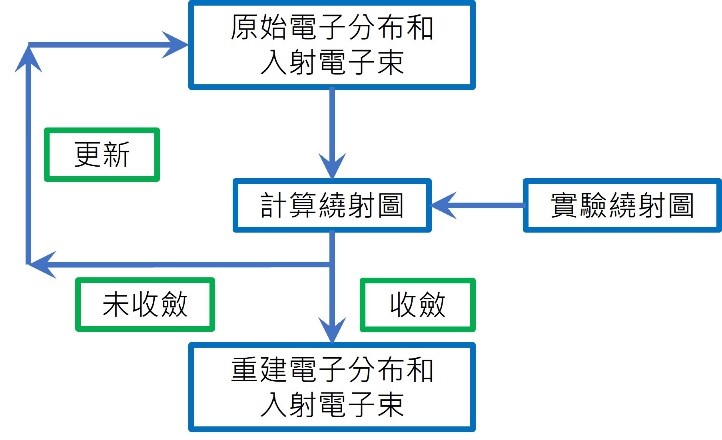

电子层叠成像演算法流程。

电子叠层成像 vs. 传统电子显微镜

与传统 TEM 或 STEM 相比，电子叠层成像的特殊之处源自其截然不同的成像方式：传统电子显微系统依赖电子透镜直接观测，一旦资讯遗失便难以复原。而叠层成像通过大量重叠量测形成资料冗余，以演算法反推出唯一一致的物理解。

层叠成像时，透镜像差与部分杂讯所造成的失真，可藉由计算反演修正与补回，形成所谓的“计算补偿”。因此，解析度在叠层成像中，是资料品质、取样密度、计算能力彼此交互而成的结果。

显微系统的角色，也由传统的影像获取，演变为结合量测、运算与模型重建的计算式观测仪器。

崭新观测——摩尔相位振动（Phason）

在低扭角双层二硒化钨（WSe₂）材料中，两层晶格仅约 1–3° 的旋转，即能形成长周期摩尔超晶格，产生复杂应变场与新型集体振动。这种称为 phason 的集体滑移模式。不同于声子的局部振动，属于超低频集体激发，其频率位于次 THz 范围[5]，长期难以被直接量测，处于“理论上”存在的状态。

藉由可达 15 皮米解析度的电子叠层成像，伊利诺大学厄巴纳香槟校区的材料工程学家厄德金（E. Ertekin）、黄品珊（音译。Pinshane Y. Huang）、范德贊德（A. M. van der Zande）与研究团队在2025年首次成功捕捉phason局部化且具方向性的振动分布，为人类在原子世界的探索立下新里程碑。

Phason的成功观测，意味着材料科学不再受限于判断原子位置，开始能够直接观察大量原子协同运动，揭露摩尔超晶格中隐藏的低频动态自由度。

Phason对材料科学的重要性

一般材料的振动模式通常可通过拉曼或红外光谱量测，但 phason 的特征波数低于 1 cm⁻¹ [5]，远低于这些光谱技术的解析能力，讯号容易被背景噪讯淹没。此外，phason 是一种集体滑移模式，空间上高度局部化且方向性明确，而传统光谱只提供整体平均讯号，无法展现原子层级的位移分布。

电子叠层成像则能直接量测原子位移，使低频集体模式得以被视觉化并解析空间分布，将材料分析由“平均结构”提升至“局部动态行为”的细致层次。

在二维材料与量子材料研究中，微小原子位移即可显着影响电子结构、热传导与电性行为等重要材料特质，因此原子级位移场已成为材料科学核心研究对象之一。在摩尔超晶格中，低频 phason 振动会影响局部应变，进而可能调变平带（flat band）与强关联态，提供理解拓扑量子态的动态调变视角。

精准量测原子群体振动模式，将能呈现材料的多种特质：

热稳定性：振动如何影响热传导与热容

电子调控：位移场如何重组能带结构

缺陷作用：杂质与边界如何干扰原子群体的协同振动

电子输运：低频振动对载子散射与量子输运的贡献

材料设计可以从量测结构、测试性能的既有模式，转向“模拟振动、预测性能”的精准路线，加速开发流程。

石墨烯弯绕而成的管状结构。

对半导体与材料检测的启示

电子层叠成像技术的突破，也为高阶材料检测开启潜在发展方向。

针对介面品质，将能超越观测形貌，进行原子位移量测，达到原子级界面分析。面对精密元件的缺陷与应变量测，在皮米尺度解析局部应变，能提供更精准的制程回馈。

最后，当显微系统将超越传统电子显微仪器范畴，结合资料处理与演算法，成为智慧分析平台。未来的显微系统竞争重点，不是专精于非单一性能，而是计算成像与智慧分析整合的整体系统分析能力。

解析度突破 15 皮米，仪器呈现的不只是更清晰的影像，而是能同时理解结构及其动态的材料分析模式。最先进的材料分析平台，能够精密回报原子的位置，并进一步说明原子如何移动、如何影响元件性能。显微系统正演进为整合高维资料撷取、即时运算与 AI 分析的计算式平台，加速从研究成果到产业应用的落地整合。

当解析度进入原子振动尺度

在黄品珊等材料工程学家的突破下，电子叠层成像将显微观测推向皮米等级，使人类首次能在原子振动尺度理解材料行为。这不仅是仪器性能的提升，更是观测典范的转移——原子层级的显微技术开始从描绘结构，走向量测运动。

原子材料科学正由静态描述迈入测量动态机制的崭新阶段。对半导体与先进材料产业而言，电子叠层绕射术带来的原子动态理解能力，将成为高阶检测与智慧分析平台的重要基础。面对人类的观测，解析度的疆界持续后退;而人类对材料的理解，正开始深入动态的世界。
